产品描述

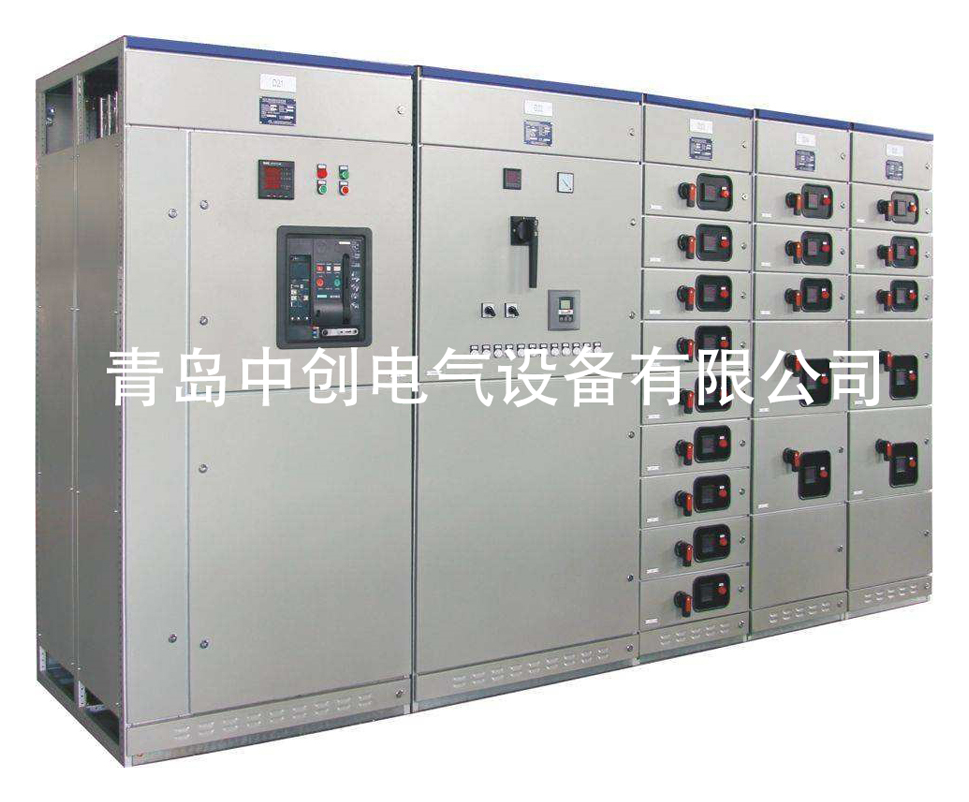

MNS1型低压抽出式开关柜（以下称开关柜）是我公司参考了瑞士ABB公司的MNS系列低
压开关柜，并加以综合改进后开发的，是目前国内较先进的低压抽出式开关设备。
该产品均有标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置，
使用户在使用时更安全、更可靠。
产品特点
本开关柜由于引进了瑞士ABB的先进技术，并在其原有的基础上加以技术改进，使其更符合我国国情。
柜体采用25mm为模数的C型材料通用连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC
柜中大量采用高强度的阻燃性工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，
以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠
型钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。
| 标准及技术规范 | GB7251.1-2005低压成套开关设备和控制设备（TTA） JB/T9661-1999 低压抽出式开关成套设备 |
|---|---|
| 过电压类别 | IV III |
| 污染等级 | 3 |
| 额定工作电压(Ue)(V) | 380(660) |
| 额定绝缘电压(Ui)(V) | 660(1000) |
| 额定频率(Hz) | 50(60) |
| 水平母线 | |
| 额定电流 | 5000A,4000A,3150A,2500A,2000A,1600A,1250A,1000A,800A,630A |
| 额定短时耐受电流(lcw)(kA) | 50,65,80,(is 有效值) |
额定峰值耐受电流(ipk)(kA) |
105,140,176,(0.1s最大值) |
| 垂直母线 | |
| 额定最大工作电流 | ≤1000A |
| 额定短时耐受电流 | 50kA |
| 额定峰值耐受电流 | 105kA |
| 外壳防护等级 | IP30 IP40(特殊说明) |
